Unsere Produkte

Coil Innovation entwickelt und produziert ein breites Spektrum an luftgekühlten Drosselspulen für Mittel- und Hochspannungsanwendungen. Dazu zählen Sternpunkterdungsdrosseln, die zwischen dem Sternpunkt eines Transformators und der Erde installiert werden, um im Fehlerfall den Erdschlussstrom zu begrenzen und die Netzsicherheit zu erhöhen. Filterdrosseln kommen gemeinsam mit Kondensatoren und Widerständen in Filtersystemen zum Einsatz und sorgen dort durch definierte Filtercharakteristiken für die Reduktion unerwünschter Oberschwingungsströme. Für Hochspannungs- und Hochleistungsprüflabors werden zudem Testdrosseln gefertigt, die unter anderem zur Strombegrenzung oder für synthetische Prüfaufbauten bei der Entwicklung und Qualitätssicherung von Leistungsschaltern und leistungselektronischen Komponenten dienen. Darüber hinaus realisiert Coil Innovation eine Reihe spezialisierter Anwendungen wie Lichtbogenoffendrosseln, Drosseln für Mobilitätsanwendungen im Eisenbahnbereich sowie Duplex‑Spulen und weitere kundenspezifische Sonderlösungen.

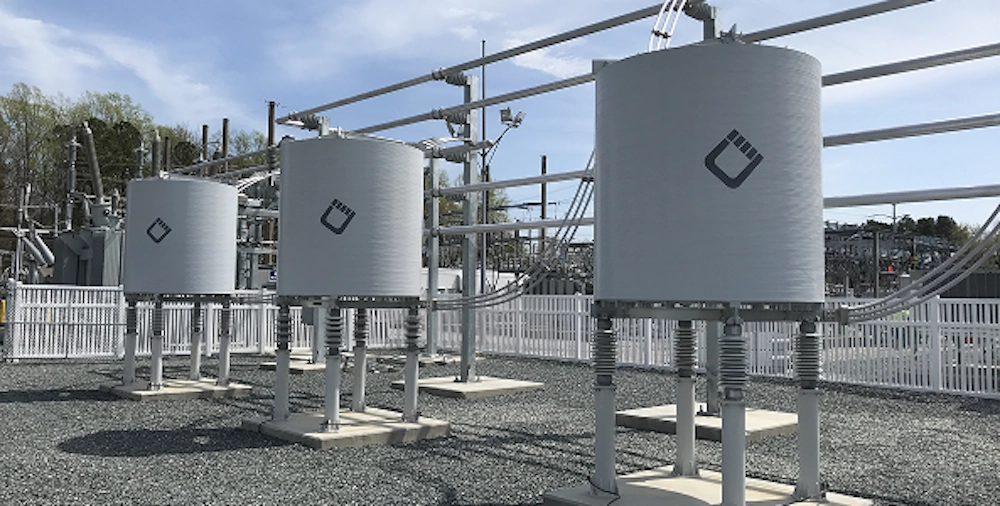

Coil Innovation liefert Drosselspulen für MSCDN‑Systeme, die entscheidend zur Stabilität moderner Energieübertragungsnetze beitragen. Sie begrenzen Einschaltströme, dämpfen Schwingungen und Resonanzen, reduzieren Oberschwingungen und erhöhen damit die Betriebs- und Netzsicherheit. Für STATCOM‑Anwendungen kommen Phasen‑Spulen zum Einsatz, die den Umrichter vor Überströmen schützen, den Blindleistungsfluss präzise steuern, hochfrequente Oberschwingungen dämpfen und ein stabiles Regelverhalten des Gesamtsystems sicherstellen. Gleichzeitig schützen sie das Netz zuverlässig vor steilen Spannungsanstiegen und Stromspitzen aus der Leistungselektronik. Im Bereich der Blindleistungskompensation bilden TCR‑Drosselspulen das zentrale Element eines regelbaren Blindleistungszweigs in SVC‑Anlagen. Sie ermöglichen eine schnelle, stufenlose und sichere Spannungsregelung im Wechselstromnetz. Ergänzend dazu liefern MSR‑Drosselspulen robuste, stufige induktive Blindleistung und sorgen mit ihrem einfachen Aufbau für eine verlässliche Grundlage stabiler Netzspannungen. Für weitergehende Regelanforderungen werden TCSC‑Systeme eingesetzt, bestehend aus einer Serienkondensatorbank und einer parallel geschalteten, thyristorgesteuerten Drosselspule. Diese Kombination erlaubt eine stufenlos einstellbare „elektrische Leitungslänge“ und bietet damit eine besonders flexible Regelung der kapazitiven Blindleistung.

Coil Innovation bietet ein breites Spektrum an Drosselspulen für HVDC‑ und Leistungselektronikanwendungen, die sich funktional in mehrere Produktkategorien gliedern. Gleichstromglättungsdrosseln werden auf der DC‑Seite eingesetzt, um die Stromwelligkeit wirksam zu reduzieren, Resonanzfrequenzen günstig zu beeinflussen und somit die Stabilität des Gesamtsystems zu erhöhen. Sie begrenzen zudem im Fehlerfall den maximalen Fehlerstrom und schützen empfindliche Leistungshalbleiter wie Thyristorventile vor transienten Überspannungen, etwa infolge von Netzereignissen oder Blitzeinschlägen. Für modulare, mehrarmige Konverter kommen Phasen‑, Arm‑ bzw. Konverterdrosseln zum Einsatz. Sie begrenzen interne Zirkulationsströme zwischen den Konverterarmen, reduzieren den Anstieg von DC‑Fehlerströmen, entkoppeln die einzelnen Regelkreise und ermöglichen eine präzise Steuerung von Wirk‑ und Blindleistung. Gleichzeitig wirken sie als induktiver Schutz der Ventilmodule gegenüber transienten Vorgängen aus dem Netz und sichern ein stabiles dynamisches Verhalten des Konverters. Im Bereich der Netzqualität werden Filterspulen verwendet, die üblicherweise gemeinsam mit Kondensatoren und Widerständen zu Filterschaltungen kombiniert werden. Sie erzeugen eine definierte Filtercharakteristik, blockieren Oberschwingungsströme oder leiten diese über niederohmige Pfade gegen Erde ab. Dadurch verbessern sie die Stromqualität sowohl auf AC‑ als auch auf DC‑Seite und reduzieren störende Oberwellen, die typischerweise durch leistungselektronische Umrichter entstehen. Darüber hinaus fertigt Coil Innovation spezielle PLC‑Reactors, Damping Reactors und High‑Frequency Reactors, die jeweils für bestimmte Frequenzbereiche oder Dämpfungsaufgaben optimiert sind. Diese in Serie geschalteten Komponenten stellen gezielt hohe Impedanzen bei bestimmten hohen Frequenzen bereit und verhindern, dass hochfrequente Oberschwingungen in das AC‑ oder DC‑System eindringen. Sie stabilisieren den Betrieb von HGÜ‑Anlagen und leistungselektronischen Systemen und tragen zur zuverlässigen Übertragung sensibler Steuersignale sowie zur wirksamen Dämpfung unerwünschter Resonanzerscheinungen bei.

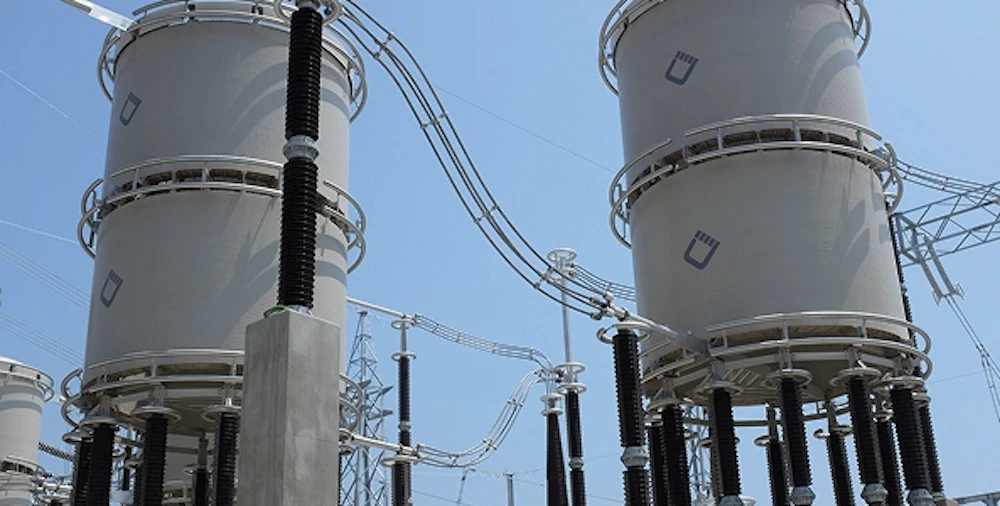

Die Produktpalette umfasst Anwendungen für Lastflussregelung, Lastausgleich und Sammelschienenkopplungen. Sie können bis zu den höchsten Systemspannungen (765 kV AC) installiert werden.

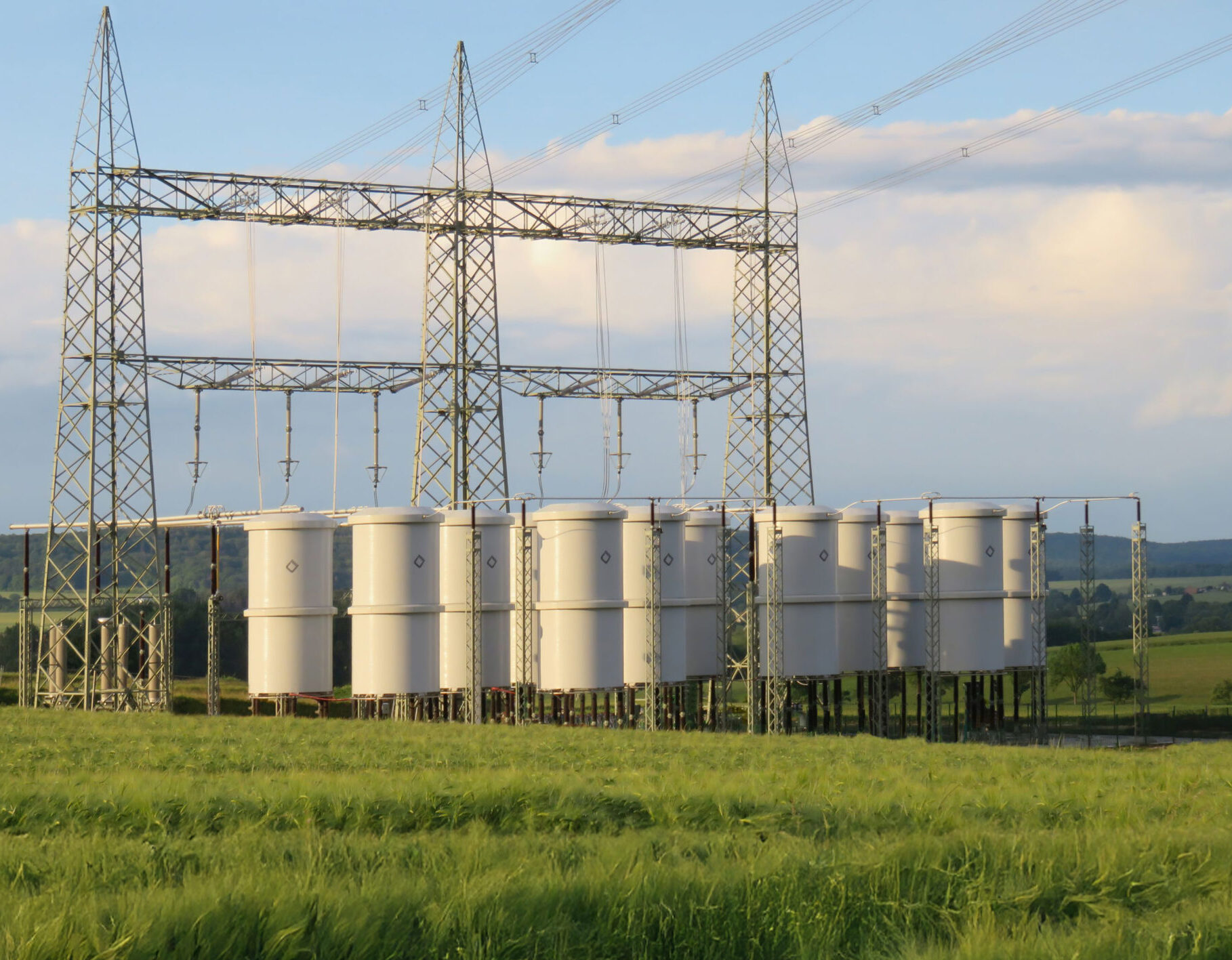

Hochspannungsshunts werden direkt an die Hochspannung angeschlossen. Diese können mit fixer aber auch mit variabler Induktivität ausgestattet sein. Die Auslegung dieser Komponenten erfordert Erfahrung im Bereich von Hochspannungstechnik, transienten elektrischen Vorgängen, Umwelteinflüssen, mechanischen Anforderungen und konservativen Designlimits.

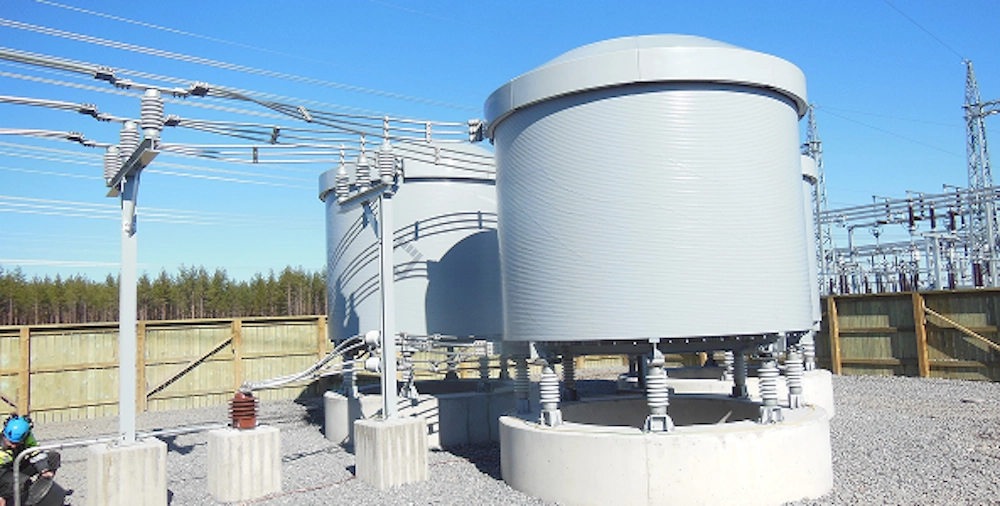

Diese Art von Kompensationsdrosselspulen werden entweder an die Tertiärwicklung des Transformators angeschlossen oder speisen direkt ins Mittelspannungsnetz ein. Sie sind auf ein Spannungsniveau von 60 kV begrenzt.

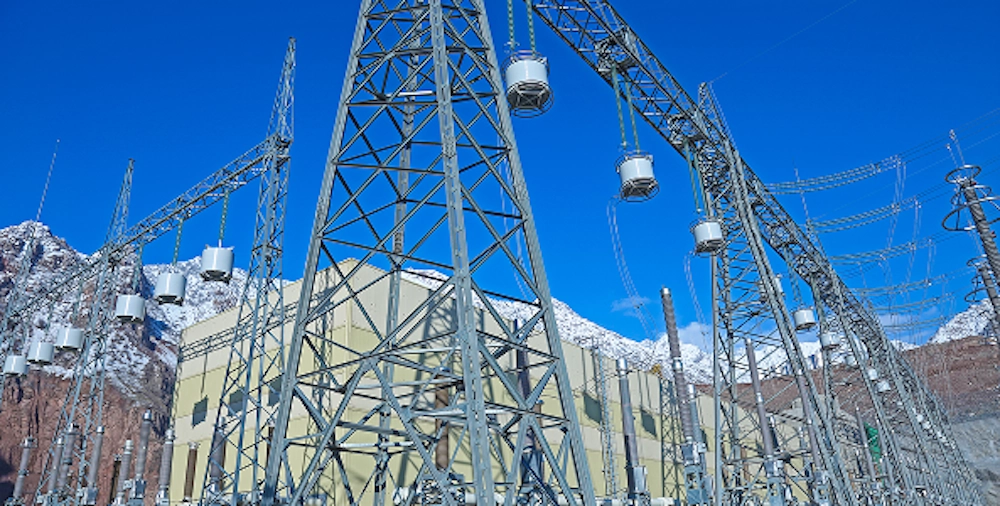

Line Traps sind Drosselspulen mit elektronischen Bauteilen (Tuning Units). Diese Frequenzsperren halten Kommunikationssignale auf der elektrischen Leitung, während der elektrische Energietransport unbeeinflusst bleibt. Der internationale Verkauf von Trägerfrequenzdrosseln, die von Coil Innovation hergestellt werden, wird von der in Spanien ansässigen Firma ARTECHE abgewickelt, die eine exklusive Vereinbarung mit Coil Innovation für einen großen Teil des internationalen Marktes hat.
